Die DIN 4123 und die Eurocode 7-Norm (EN 1997-1:2004) verlangen für Ausschachtungen im Einflussbereich von Bestandsbauten eine lückenlose geotechnische Baugrubenüberwachung. In Herne ist das kein theoretisches Korsett, sondern praktische Notwendigkeit. Der Untergrund hier ist geprägt von den Verfüllungen des historischen Steinkohlebergbaus, überdeckt von quartären Lockersedimenten der Emscherniederung. In unserer Erfahrung reichen Standardannahmen zu Erddruck und Bettungsmodul selten aus. Wir kombinieren die Überwachung deshalb häufig mit einer SPT-Bohrung, um die tatsächliche Lagerungsdichte des anstehenden Mergels zu bestimmen. Für Baugruben in Herne, die tiefer als 5 m reichen, wird eine regelmäßige messtechnische Begleitung schnell zur Versicherung gegen unliebsame Überraschungen.
In Herne misst das Inklinometer, was der Statiker nicht sehen kann: die reale Verformung hinter dem Verbau.
Lokale Besonderheiten

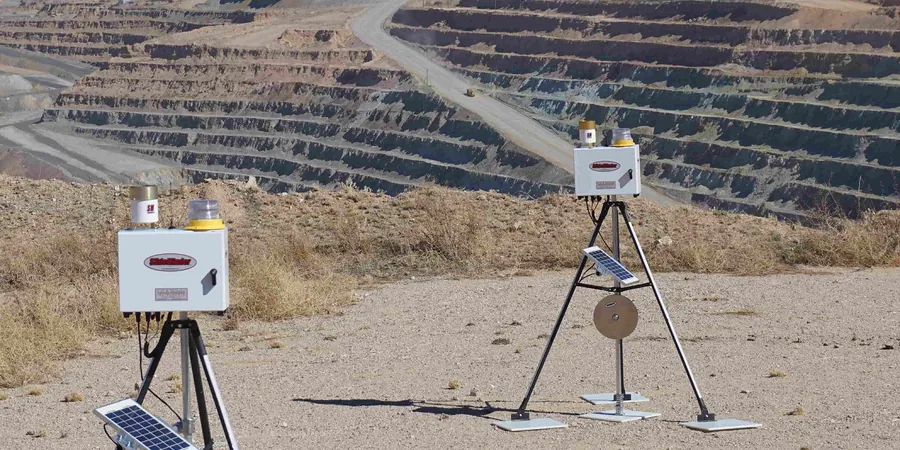

Für die messtechnische Überwachung in Herne setzen wir auf automatische Totalstationen mit einer Winkelgenauigkeit von 0,5 mgon, kombiniert mit robusten Prismen an den kritischen Punkten. Warum so genau? Weil sich im Untergrund von Herne die Grenzflächen zwischen den quartären Sanden und dem darunterliegenden Emscher-Mergel anders verhalten, als ein isotropes Modell vorgibt. Ein plötzlicher Anstieg des Porenwasserdrucks in einer Sandlinse, ausgelöst durch einen undichten Kanal in der Nähe, kann den passiven Erdwiderstand vor dem Verbaufuß drastisch reduzieren. Ohne eine permanente Porenwasserdruckmessung im Vorfeld der Böschungsstabilität erkennen wir diese Gefahr nicht rechtzeitig. Die Ampelkriterien im Messprogramm sind daher strikt: gelb ab 70 % des Bemessungswerts der Verformung, rot bei 85 %.
Häufige Fragen
Wann ist eine geotechnische Baugrubenüberwachung in Herne zwingend erforderlich?
Immer dann, wenn die Baugrube tiefer als die Fundamente der Nachbarbebauung reicht oder der Einflussbereich des Verbaus nach DIN 4123 angrenzende Bauwerke erfasst. In Herne ist dies aufgrund der dichten innerstädtischen Blockrandbebauung bei fast jeder Baugrube der Fall.
Welche Messfrequenz ist in der Bauphase üblich?
Während der kritischen Aushubphase messen wir in Herne täglich. Nach Erreichen der Endtiefe und bei stabilen Verformungsraten reduzieren wir das Intervall schrittweise auf wöchentlich, bis die Baugrube verfüllt oder das Bauwerk lastverteilend wirkt.
Mit welchen Kosten muss ich für eine Baugrubenüberwachung rechnen?
Die Kosten richten sich nach der Anzahl der Messquerschnitte, der Dauer und dem Automatisierungsgrad. Für ein typisches innerstädtisches Projekt in Herne bewegt sich der Preisrahmen zwischen 800 und 1.990 Euro, abhängig vom Messumfang und der geforderten Dokumentationstiefe.
Welche Norm ist für die Bewertung von Rissen an Nachbargebäuden maßgebend?
Die Bewertung erfolgt in der Regel auf Basis der DIN 4150-3 für Erschütterungen und der „Empfehlungen des Arbeitskreises Baugruben“ (EAB) für verformungsbedingte Schäden. Wir führen vor Beginn einen detaillierten Beweissicherungsrundgang durch.
